EFD20

概要
◆产品占位为30.0mmx20.57mm max.,高度11.5mm max.。
◆用于便携式电子产品DC-DC COVERTER电源。
◆除了此处显示的标准版本参数外,也可依据您的要求设计定制。


特征
◆最大工作频率500kHz,用于Flyback拓扑结构,可实现多组电压输出。
◆可实现自动化绕线,产品一致性好。
◆符合RoHS、低卤素、无红磷标准要求。

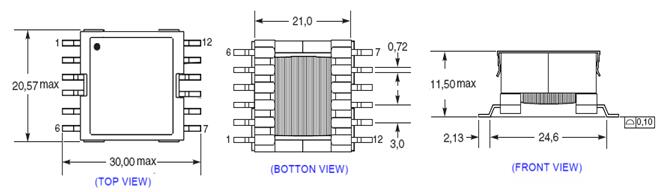

尺寸(mm)




电路                                                                                       焊盘




产品规格


产品编号
Part NO.
电感量
(1,2-3,4)    @250kHz 0.7V
DC BIAS
(1,2-3,4)2.6A
@250kHz 0.7V
D.C.R.
(1,2-3,4)
[MAX.]
Hi-Pot
PRI.-SEC.
SBCK-EFD20-XXXXX 42uH±10% 37.8uH MIN 60mΩ AC 1500V
3.0mA 60s
