ER9.5

概要
◆产品占位为10.0mmx12mm max.,高度6.0mm max.。
◆用于便携式电子产品DC-DC CONVERTER变压器。
◆除了此处显示的标准版本参数外,也可依据您的要求设计定制。


特征
◆最大工作频率500kHz,用于Flyback拓扑结构,可实现多组电压输出。
◆可实现自动化绕线,产品一致性好。
◆符合RoHS、低卤素、无红磷标准要求。

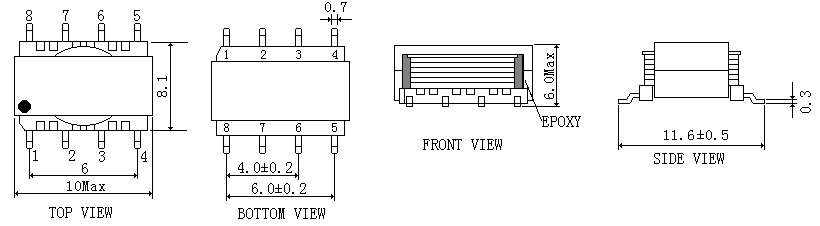

尺寸(mm)

*Pin长尺寸不包括锡尖。        *无公差尺寸为参考值。


电路                                                                           焊盘



产品规格


产品编号
Part NO.

电感量Inductance
(2-5)@100kHz 1V

DC BIAS (2-5)
A @40kHz 1V

D.C.R.
(2-5)[MAX.]

Hi-Pot
PRI.-SEC.

SBCK-ER9.5-XXXXX

840uHH±10%

/

3.5 Ω

100V DC
