P40

概要Outline
◆产品占位为42.0mmx46.0mm max.,高度21.0mm max.。
◆用于电视机、显示器、办公设备等内置开关电源。
◆除了此处显示的标准版本参数外,也可依据您的要求设计定制。


特征Features
◆最大工作频率500kHz,用于Flyback拓扑结构,可实现多组电压输出。
◆符合RoHS、低卤素、无红磷标准要求。

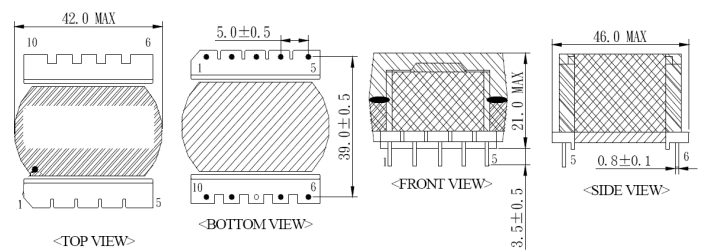

尺寸Dimension(mm)




*Pin长尺寸不包括锡尖。        *端子间距在底部测量。

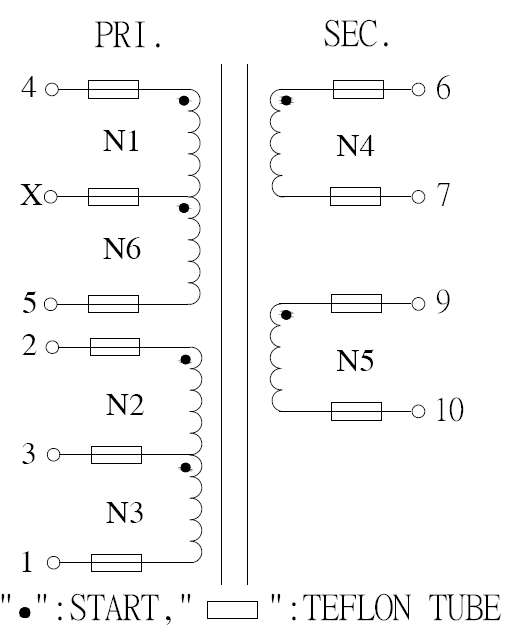

电路Circuit                        焊盘Pin Pads



产品规格Specifications


产品编号
Part NO.

电感量Inductance
(4-5)@40kHz 1V

DC BIAS (4-5)
3.0A @40kHz 1V

D.C.R.
(4-5)[MAX.]

Hi-Pot
PRI.-SEC.

BCK-P40-XXXXX

600uHH±7%

L(0)*85% MIN.

320m Ω

AC 3000V
3.0mA 60s
